Infobit iSwitch 201K – 4K60 HDMI og USB-C KVM-switcher med HDBaseT 3.0

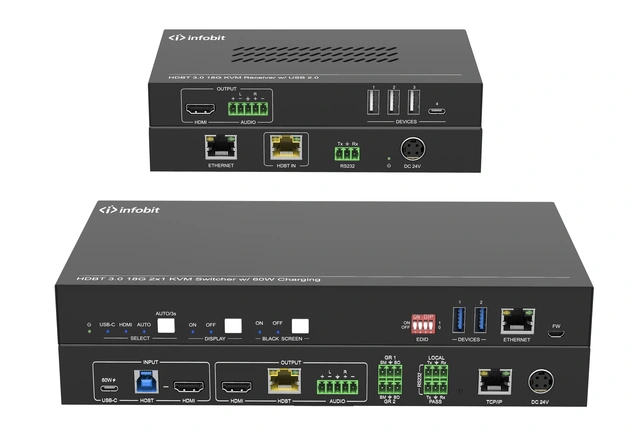

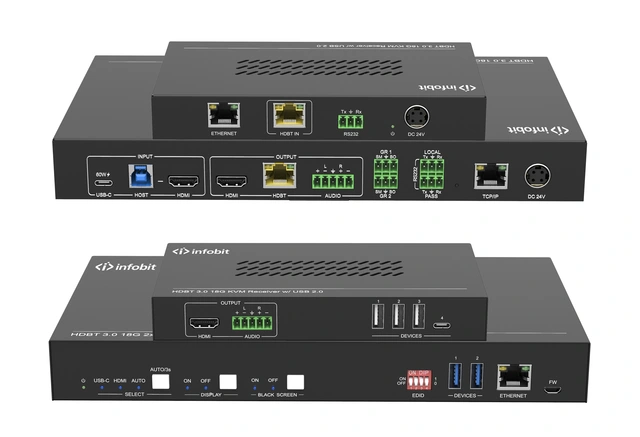

Infobit iSwitch 201K er et komplett sender- og mottakersett for switching og overføring av HDMI, USB-C, USB, lyd, nettverk og styringssignaler. Systemet har én HDMI-inngang og én USB-C-inngang, lokal HDMI-utgang på senderen og HDMI-utgang på mottakeren.

Systemet støtter 18 Gbps signaloverføring og video opptil 4K ved 60 Hz. HDBaseT 3.0 gir en dokumentert overføringsavstand på opptil 100 meter, mens toveis 48 V PoC gjør det mulig å drive sender og mottaker fra én strømforsyning. USB-C-inngangen støtter samtidig opptil 60 W lading av en kompatibel kildeenhet.

Fordeler

  • Komplett KVM-switcher med sender og mottaker
  • Én HDMI-inngang og én USB-C-inngang
  • Lokal HDMI-looputgang på senderen
  • HDMI-utgang på mottakeren
  • Video opptil 4K ved 60 Hz
  • Opptil HDMI 2.0b og HDCP 2.2
  • 18 Gbps signaloverføring
  • HDR10 og Dolby Vision via HDMI
  • HDBaseT 3.0 med opptil 100 meters overføringsavstand
  • Toveis 48 V PoC mellom sender og mottaker
  • Opptil 60 W lading via USB-C-inngangen
  • USB-tilkoblinger for KVM- og periferiutstyr
  • Automatisk eller manuell veksling mellom HDMI og USB-C
  • Valgbar signalregistrering basert på 5 V eller TMDS
  • Automatisk nedskalering kan aktiveres separat for senderens og mottakerens utgang
  • Balansert analog lydutgang på sender og mottaker
  • Nettverkspassthrough mellom sender og mottaker
  • Toveis RS-232-passthrough
  • Styring via frontpanel, CEC, RS-232, TCP/IP og potensialfrie kontakter
  • EDID-håndtering med faste, lærte og egendefinerte profiler
Viktig: De dokumenterte oppløsningene varierer mellom systemets tilkoblinger. HDMI-inngangen og den lokale HDMI-utgangen støtter opptil 4K ved 60 Hz med 4:4:4, HDR10 og Dolby Vision. HDBaseT-forbindelsen støtter opptil 4K ved 60 Hz med 4:2:0, mens HDMI-utgangen på mottakeren er spesifisert for opptil 4K ved 60 Hz med 4:4:4, HDR10 og Dolby Vision.

HDMI og USB-C

Senderen har én HDMI-inngang med tilhørende USB-B-vertstilkobling og én USB-C 3.0-inngang. Kildevalget kan gjøres manuelt fra frontpanelet, via styringssystem eller automatisk basert på tilstedeværelsen av et aktivt signal.

  • HDMI-inngang opptil 4K ved 60 Hz med 4:4:4, HDR10 og Dolby Vision
  • USB-C-inngang opptil 4K ved 60 Hz med 4:4:4
  • USB-C-inngang med opptil 60 W lading
  • Lokal HDMI-looputgang opptil 4K ved 60 Hz med 4:4:4, HDR10 og Dolby Vision
  • HDBaseT-overføring opptil 4K ved 60 Hz med 4:2:0
  • HDMI-utgang på mottakeren opptil 4K ved 60 Hz med 4:4:4, HDR10 og Dolby Vision
Tips: Automatisk kildevalg aktiveres eller deaktiveres ved å holde SELECT-knappen inne i tre sekunder. Signalregistreringen kan konfigureres for enten 5 V- eller TMDS-deteksjon.

KVM og USB

iSwitch 201K distribuerer USB mellom sender og mottaker og kan brukes med utstyr som tastatur, mus, mikrofon, skriver og kamera. HDMI-kilden kobles til senderens USB-B-vertstilkobling, mens USB-C-kilden overfører video og USB via samme kabel.

  • 1 × USB-B 3.0-vertstilkobling på senderen
  • 2 × USB-A 3.0-enhetsporter på senderen
  • 3 × USB-A 2.0-enhetsporter på mottakeren
  • 1 × USB-C-enhetsport på mottakeren

Lyd

  • LPCM opptil 7.1 kanaler via HDMI
  • Dolby Atmos passthrough
  • Dolby TrueHD passthrough
  • Dolby Digital Plus passthrough
  • DTS:X passthrough
  • DTS-HD Master Audio passthrough
  • Balansert analog lydutgang på senderen
  • Balansert analog lydutgang på mottakeren
  • Frekvensrespons: 20 Hz–20 kHz, ±3 dB
  • Maksimalt analogt utgangsnivå: 0,88 Vrms ±0,5 dB
  • THD+N: under 0,05 %
  • Signal/støy-forhold: over 80 dB
  • Kanalseparasjon: under -80 dB
  • Avvik mellom venstre og høyre kanal: under 0,3 dB
  • Anbefalt utgangslast: 1 kO eller høyere

Styring og integrasjon

  • Frontpanel for kildevalg, skjermstyring og svart bilde
  • Automatisk og manuell kildeveksling
  • CEC-styring av kompatible enheter
  • Lokal RS-232-styring av senderen
  • Toveis RS-232-passthrough mellom sender og mottaker
  • TCP/IP-styring via integrert webgrensesnitt
  • Potensialfrie kontakter for kildevalg og svart bilde
  • Valgbar HDCP-håndtering
  • Valgbar automatisk nedskalering på sender- og mottakerutgangen
  • Frontpanellås
  • Støtte for DHCP eller statisk IP-adresse
  • Firmwareoppdatering via webgrensesnitt og serviceport
Viktig: API-kommandoene for iSwitch 201K avsluttes med punktum. Kommandosettet må ikke blandes med det utropstegnterminerte kommandosettet som brukes av iSwitch 201HK- og iSwitch 401HK-serien.

API og seriell kommunikasjon

  • 36 dokumenterte ASCII-kommandoer
  • Tilgjengelig via lokal RS-232 og TCP/IP
  • Standard seriell kommunikasjon: 9600 baud, 8 databiter, ingen paritet og 1 stoppbit
  • Kommandoer for automatisk og manuell kildeveksling
  • Kommandoer for kildevalg og systemstatus
  • Kommandoer for CEC, EDID og HDCP
  • Kommandoer for nedskalering og svart bilde
  • Kommandoer for PoC, frontpanellås og nettverksinnstillinger
  • Støtte for videresending av RS-232-data til tilkoblet tredjepartsutstyr

EDID-håndtering

En 4-pins DIP-bryter på senderen gir tilgang til automatisk EDID-innlæring, faste EDID-profiler og fire egendefinerte profiler. I standard læringsmodus leses EDID fra HDMI-utgangene på senderen og mottakeren, og systemet benytter profilen med lavest oppløsning. Hvis EDID ikke kan leses, benyttes den innebygde profilen 1920 × 1080 ved 60 Hz med 8-bit og stereolyd.

  • Automatisk EDID-innlæring fra senderens og mottakerens HDMI-utgang
  • 1920 × 1080 ved 60 Hz med høyoppløst lyd
  • 3840 × 2160 ved 60 Hz med Deep Color og stereolyd
  • 3840 × 2160 ved 30 Hz med stereolyd
  • 3840 × 2160 ved 30 Hz med Deep Color og høyoppløst lyd
  • 3840 × 2160 ved 60 Hz med 4:2:0, Deep Color og stereolyd
  • 3840 × 2160 ved 60 Hz med Deep Color og høyoppløst lyd
  • 3840 × 2160 ved 60 Hz med Deep Color, HDR og LPCM 6-kanals lyd
  • Fire egendefinerte EDID-profiler
  • EDID-administrasjon via DIP-bryter, webgrensesnitt og API

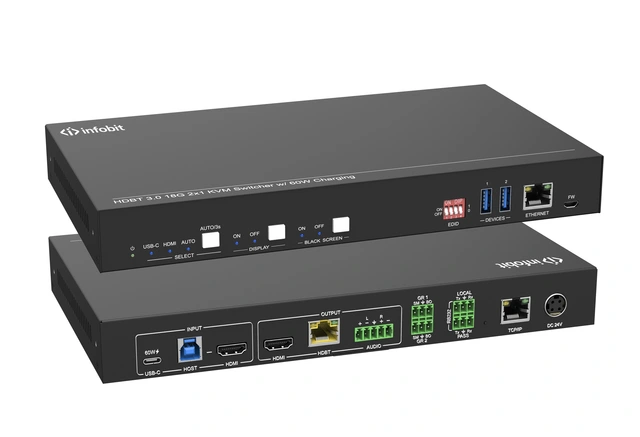

Tilkoblinger på senderen

  • 1 × HDMI-inngang
  • 1 × USB-C 3.0-inngang med opptil 60 W lading
  • 1 × USB-B 3.0-vertstilkobling
  • 1 × lokal HDMI-looputgang
  • 1 × HDBaseT 3.0-utgang
  • 2 × USB-A 3.0-enhetsporter
  • 1 × balansert analog lydutgang på 5-pins terminalblokk
  • 1 × RJ45 for nettverkspassthrough
  • 1 × RJ45 for TCP/IP-styring
  • 1 × lokal RS-232-port på 3-pins terminalblokk
  • 1 × RS-232-passthrough på 3-pins terminalblokk
  • 2 × potensialfrie kontrollinnganger
  • 1 × Micro-USB-serviceport
  • 1 × 4-pins DIP-bryter for EDID
  • 1 × 24 V DC-strøminngang

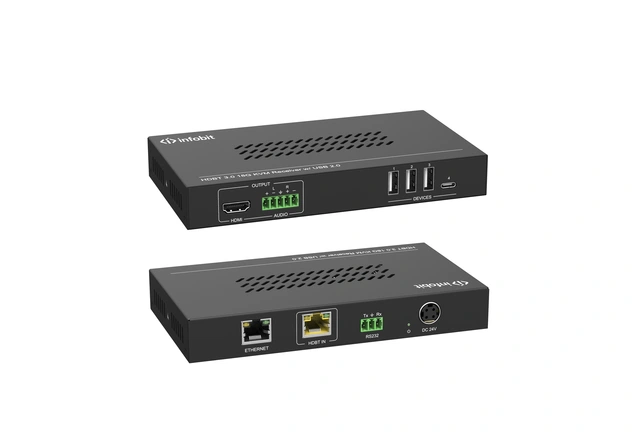

Tilkoblinger på mottakeren

  • 1 × HDBaseT 3.0-inngang
  • 1 × HDMI-utgang
  • 3 × USB-A 2.0-enhetsporter
  • 1 × USB-C-enhetsport
  • 1 × balansert analog lydutgang på 5-pins terminalblokk
  • 1 × RJ45 for nettverkspassthrough
  • 1 × RS-232-passthrough på 3-pins terminalblokk
  • 1 × 24 V DC-strøminngang

Tekniske spesifikasjoner

  • Produkttype: 2×1 HDMI- og USB-C KVM-switcher med HDBaseT-sender og -mottaker
  • HDMI-standard: Opptil HDMI 2.0b
  • HDCP: Opptil HDCP 2.2
  • Signalbåndbredde: 18 Gbps
  • Maksimal HDMI-inngangsoppløsning: 4K ved 60 Hz med 4:4:4, HDR10 og Dolby Vision
  • Maksimal USB-C-inngangsoppløsning: 4K ved 60 Hz med 4:4:4
  • Maksimal lokal HDMI-utgang: 4K ved 60 Hz med 4:4:4, HDR10 og Dolby Vision
  • Maksimal HDBaseT-oppløsning: 4K ved 60 Hz med 4:2:0
  • Maksimal HDMI-utgang fra mottaker: 4K ved 60 Hz med 4:4:4, HDR10 og Dolby Vision
  • Overføringsteknologi: HDBaseT 3.0
  • Maksimal overføringsavstand: 100 meter
  • PoC: Toveis 48 V
  • USB-C-lading: Opptil 60 W
  • Kontroll: Frontpanel, CEC, RS-232, TCP/IP og potensialfrie kontakter
  • Strømforsyning: 100–240 V AC, 50/60 Hz til 24 V DC / 5 A
  • Maksimalt effektforbruk: 76,5 W
  • Driftstemperatur: -5 til +55 °C
  • Lagringstemperatur: -25 til +70 °C
  • Relativ luftfuktighet: 10–90 %
  • Mål, sender: 265 × 150 × 32 mm
  • Vekt, sender: 1,02 kg
  • Mål, mottaker: 173 × 95 × 24,5 mm
  • Vekt, mottaker: 410 g

Innhold i pakken

  • 1 × iSwitch 201K-T sender
  • 1 × iSwitch 201K-R mottaker
  • 5 × 3-pins terminalblokker
  • 2 × 5-pins terminalblokker
  • 1 × 3-pins til DB9 RS-232-kabel
  • 4 × monteringsbraketter
  • 6 × monteringsskruer
  • 8 × gummiføtter
  • 1 × 24 V DC / 5 A strømadapter
  • 1 × engelskspråklig brukermanual
